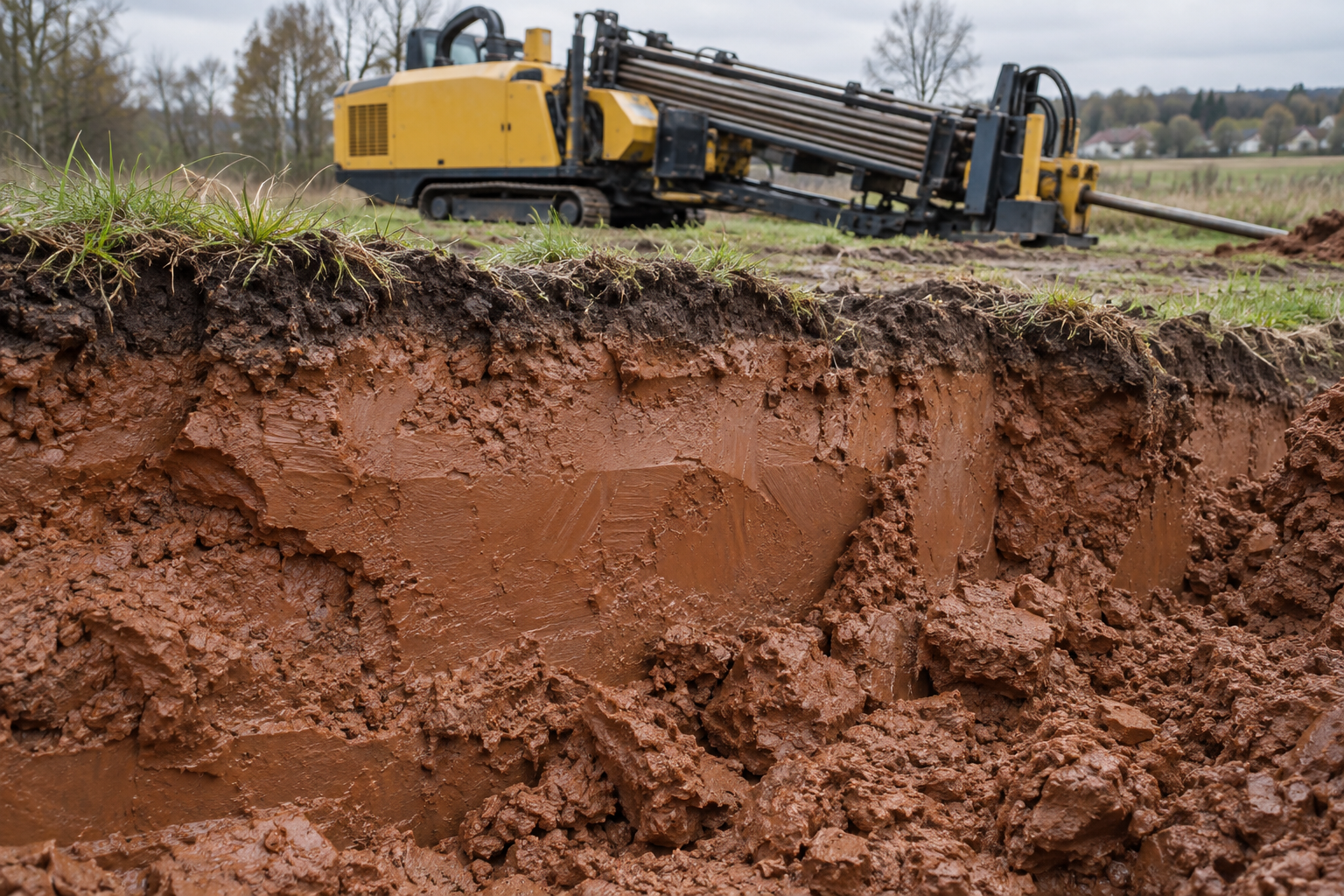

Характеристики грунта являются одним из ключевых факторов при планировании горизонтально-направленного бурения. Одинаковая технология не может применяться без корректировок на каждом объекте: свойства пород определяют устойчивость стенок скважины, скорость проходки, выбор буровой головки и параметры бурового раствора.
Перед началом ГНБ желательно получить максимально полное представление о геологии участка. Информация о составе грунта помогает определить возможные сложности еще на этапе подготовки проекта и подобрать соответствующее оборудование.
ГНБ в песчаном грунте
Песчаные грунты могут обладать различной плотностью и водонасыщенностью. Основная особенность их прохождения связана с относительной подвижностью частиц. При недостаточной стабилизации стенок сформированный канал способен осыпаться или увеличиваться в размерах.
Для таких условий большое значение имеет правильный подбор бурового раствора. Он должен обеспечивать эффективное удаление разрушенного грунта и одновременно способствовать формированию устойчивого канала.
При работе в песке учитываются:
- гранулометрический состав;
- плотность и влажность;
- наличие грунтовых вод;
- устойчивость стенок скважины;
- необходимая производительность системы очистки бурового раствора.
Скорость и параметры бурения корректируются непосредственно в зависимости от поведения грунта.
Работа в глинистом грунте
Глина отличается от песка способностью пластично деформироваться. При бурении она может налипать на рабочий инструмент и элементы оборудования. Это способно снизить эффективность разрушения породы и осложнить удаление выбуренного материала.
Поэтому большое значение имеет состав и режим подачи буровой жидкости. Необходимо не только обеспечить вынос грунта, но и контролировать его взаимодействие с инструментом.
При проектировании перехода оценивают плотность глины, ее влажность, пластичность и наличие прослоек других пород. Если геологический разрез неоднороден, параметры бурения могут меняться по мере прохождения трассы.
Основные различия песчаного и глинистого грунта
Подвижность частиц повышает риск осыпания стенок и нестабильности канала. Особое внимание уделяется стабилизации скважины и удалению разрушенного грунта.
Пластичная порода может налипать на буровой инструмент и затруднять вынос выбуренного материала. Важны состав раствора и режим его подачи.
ГНБ в обводненном грунте
Наличие грунтовых вод существенно влияет на проведение бестраншейных работ. Вода способна снижать устойчивость грунтового массива и изменять свойства бурового раствора. Дополнительная сложность возникает при прохождении водонасыщенных песков, где риск размыва и нестабильности канала может увеличиваться.
В таких условиях особенно важно контролировать давление и характеристики буровой жидкости. Ее параметры подбираются с учетом конкретной геологии, чтобы обеспечить нормальное разрушение и вынос грунта без чрезмерного воздействия на окружающий массив.
При необходимости учитывается уровень грунтовых вод и направление их движения. Это позволяет заранее оценить потенциальные риски и выбрать соответствующий режим работы оборудования.
Как учитывают грунтовые условия при подготовке к ГНБ
Этап 1
Определение состава грунта, его свойств, расположения прослоек и наличия грунтовых вод.
Этап 2
Выбор буровой головки и характеристик буровой жидкости с учетом условий проходки.
Этап 3
Подбор режима проходки и расширения скважины для прокладки выбранного трубопровода.
Этап 4
Оценка поведения грунта и корректировка параметров при изменении условий по трассе.
Почему геология важна для результата
Грунт влияет не только на скорость бурения. От него зависят выбор инструмента, состав раствора, параметры расширения скважины и усилия, необходимые для последующей протяжки трубы.
Если на трассе встречаются различные слои, технология может корректироваться непосредственно в процессе выполнения работ. Поэтому предварительное обследование участка и анализ геологических данных являются важной частью подготовки к ГНБ.
Грамотно подобранная технология позволяет выполнять горизонтальное бурение даже на сложных объектах. Однако универсального режима для песка, глины и водонасыщенных грунтов не существует — параметры должны определяться с учетом конкретных условий участка и характеристик прокладываемой коммуникации.
