Почему диаметр скважины должен быть больше диаметра трубы

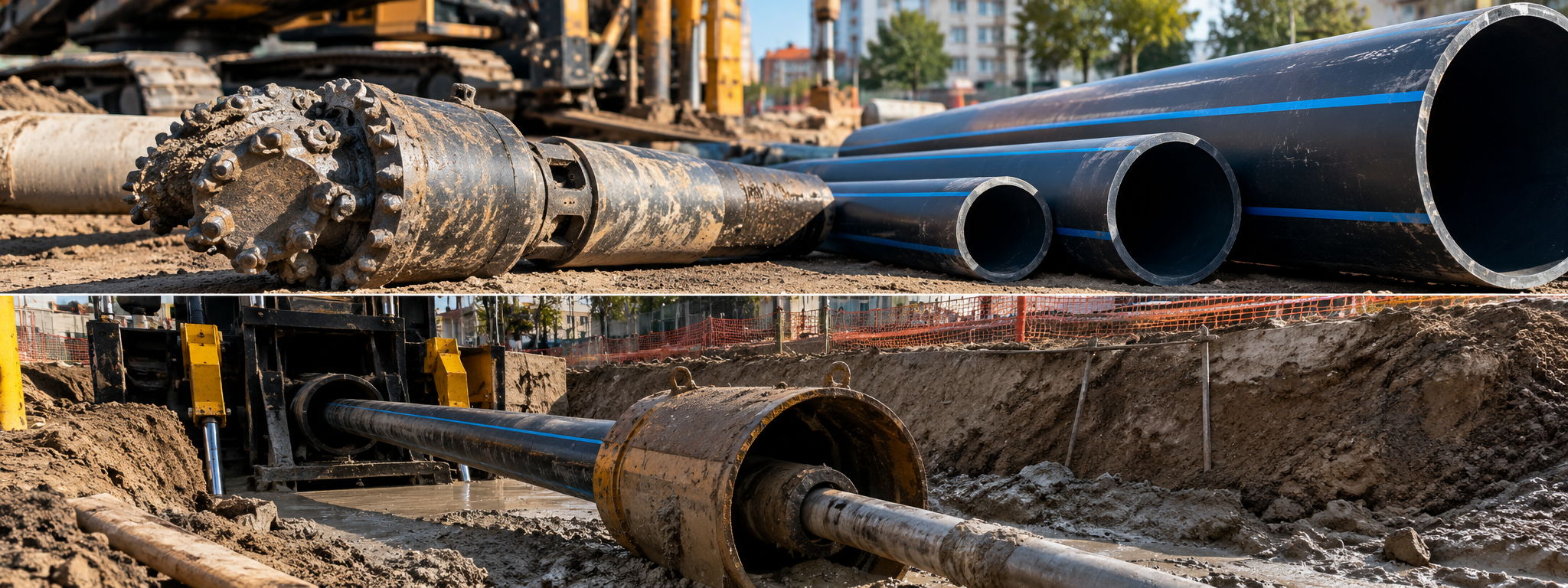

После прохождения пилотной скважины выполняют её расширение специальным инструментом — расширителем. В результате формируется канал, в который затем протягивают трубопровод или предварительно собранную плеть труб.

Дополнительный зазор необходим по нескольким причинам. Во-первых, труба при протягивании должна проходить без чрезмерного трения о стенки скважины. Во-вторых, в канале присутствует буровой раствор, который вместе с частицами грунта должен перемещаться по доступному пространству. В-третьих, стенки скважины могут частично осыпаться или деформироваться в зависимости от свойств грунта.

Если диаметр проходки слишком близок к наружному диаметру трубы, грунт может сдавливать трубопровод, а сопротивление протягиванию — значительно возрастать. При этом чрезмерное увеличение диаметра тоже не является универсальным решением: оно повышает объём разрабатываемого грунта и может усложнить поддержание устойчивости скважины.

Какие параметры учитывают при расчёте

Исходной величиной служит наружный диаметр трубы, а не её внутренний проход. Для защитного футляра также учитывают материал, толщину стенки и особенности конструкции.

При выборе диаметра расширения анализируют:

• наружный диаметр и жёсткость трубопровода;
• длину и профиль буровой трассы;
• тип грунта, его устойчивость и склонность к осыпанию;
• наличие грунтовых вод и условия удаления бурового шлама;
• характеристики буровой установки, расширителей и бурового раствора;
• допустимые усилия протягивания трубы.

Для предварительной оценки часто используют ориентир, при котором диаметр скважины составляет примерно 1,2–1,5 наружного диаметра трубы. Это не универсальная норма: необходимое значение может выходить за указанный диапазон в зависимости от диаметра трубопровода, геологии и технологии выполнения работ. Окончательный расчёт выполняют для конкретного перехода.

Как выполняют расширение скважины

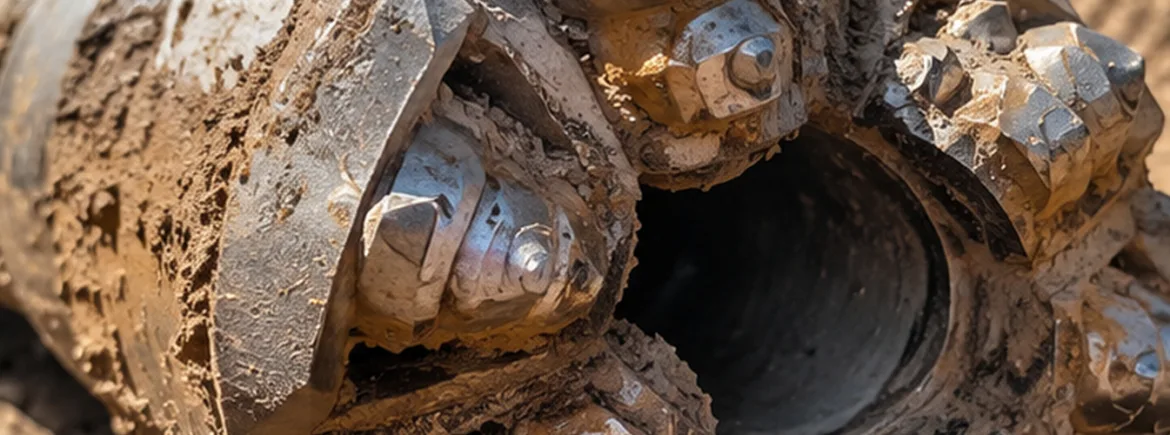

После бурения пилотного канала к буровым штангам присоединяют расширитель подходящего размера. При вращении и перемещении инструмента диаметр проходки увеличивается, а разрушенный грунт выносится циркулирующим раствором.

Для крупных трубопроводов или сложных грунтов может потребоваться несколько последовательных проходов с расширителями возрастающего диаметра. Количество этапов и размеры инструмента определяют с учётом характеристик установки и требуемого конечного диаметра.

Важно обеспечить достаточное удаление шлама. Если частицы грунта накапливаются в скважине, увеличивается сопротивление движению инструмента и трубы, а также возрастает риск образования пробок.

Как избежать заклинивания при протягивании

Риск заклинивания снижают за счёт правильно подобранного диаметра скважины, рационального профиля трассы и соблюдения допустимого радиуса изгиба трубопровода. Не менее важны устойчивость стенок канала и эффективная циркуляция бурового раствора.

Перед протягиванием проверяют готовность скважины, состояние бурового оборудования и возможность подачи трубы без резких перегибов. В процессе контролируют тяговое усилие. Если оно превышает ожидаемые значения, необходимо выяснить причину, а не продолжать протягивание любой ценой.

Грамотный расчёт диаметра позволяет снизить механическую нагрузку на трубопровод, уменьшить вероятность аварийной остановки и обеспечить более предсказуемое выполнение работ методом ГНБ.
