Закрытая прокладка трубопроводов: ГНБ и управляемый прокол грунта
Закрытая прокладка трубопроводов — базовый метод строительства инженерных сетей в условиях современной городской среды, когда вскрытие грунта традиционным траншейным способом невозможно или экономически нецелесообразно.
Методы бестраншейной прокладки, включая горизонтально-направленное бурение (ГНБ) , позволяют создавать подземные переходы без разрушения дорожного покрытия, благоустройства территории и существующих объектов инфраструктуры.
Несмотря на схожее назначение, ГНБ и управляемый прокол являются разными технологиями. Выбор метода зависит от характеристик грунта, диаметра коммуникаций и длины планируемого перехода.
ГНБ и управляемый прокол: основные различия
Главное отличие технологий заключается в принципе взаимодействия рабочего инструмента с грунтом и способе формирования подземного канала.

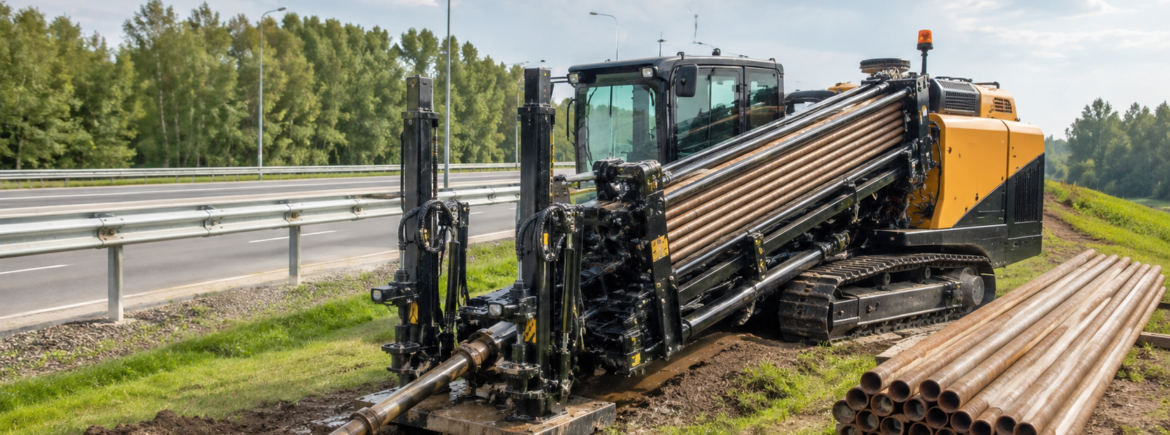

Горизонтально-направленное бурение (ГНБ)
Разрушение грунта выполняется при помощи вращающейся буровой головы и гидродинамического воздействия бурового раствора.
Метод позволяет выполнять протяженные переходы, обходить препятствия, изменять траекторию движения и прокладывать трубопроводы большого диаметра.
Управляемый прокол грунта
При проколе грунт не удаляется, а уплотняется и раздвигается под воздействием рабочего инструмента.
Технология применяется преимущественно для коротких переходов и труб малого диаметра в устойчивых грунтах.
Технологический регламент закрытой прокладки трубопровода
Работы по строительству подземных коммуникаций выполняются поэтапно и включают подготовку территории, устройство рабочих зон, выполнение пилотного прохода и финальную протяжку трубопровода.
Этап 1Подготовка территории и создание геоподосновы.
Этап 2Организация стартового и приемного котлованов.
Этап 3Направленный пилотный проход с контролем траектории.
Этап 4Расширение скважины и протягивание трубопровода.
Подготовительный этап и геоподоснова
Перед началом работ выполняется обследование участка, определяются места расположения существующих инженерных коммуникаций и формируется проектная траектория проходки.
Использование исполнительных схем, георадарного обследования и навигационных систем позволяет снизить риск повреждения действующих сетей.
Организация рабочих зон
Для выполнения закрытой прокладки создаются две основные технологические зоны:
- Стартовый котлован — место установки оборудования для выполнения
бурения или прокола. - Приемный котлован — точка выхода инструмента, где выполняется
монтаж расширителя и подготовка трубопровода.
Направленный пилотный проход
Рабочий инструмент вводится в грунт с заданной траекторией движения.
Контроль глубины, угла наклона и направления выполняется при помощи систем подземной локации.
Современные навигационные комплексы позволяют оператору корректировать путь буровой головы и обходить существующие коммуникации с высокой точностью.

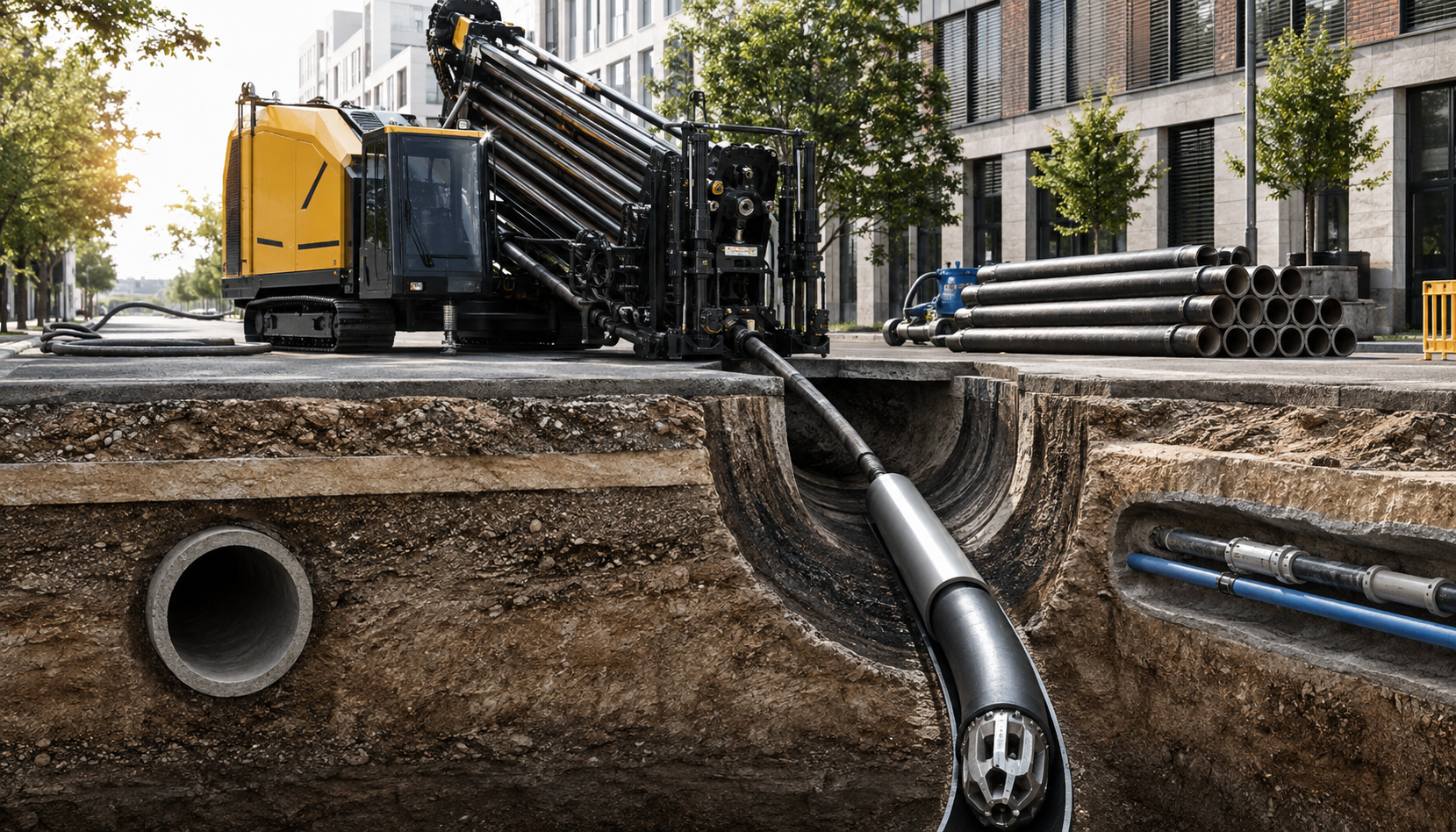

Расширение скважины и финишная протяжка
После выхода пилотного инструмента в приемную точку выполняется замена буровой головы на расширитель.
Через вертлюг к расширителю подключается трубопровод, после чего установка создает необходимое тяговое усилие и выполняет протяжку коммуникации через подготовленный канал.
При использовании технологии ГНБ процесс сопровождается подачей бурового раствора, который стабилизирует стенки скважины и снижает сопротивление при протяжке.
Критерии выбора материала труб для бестраншейных переходов
Материал трубопровода должен выдерживать значительные нагрузки при монтаже, воздействие грунта и возможные механические нагрузки.
- Полиэтилен низкого давления (ПНД).
Трубы ПЭ 100 и ПЭ 100-RC широко применяются при ГНБ благодаря высокой прочности, гибкости и устойчивости к образованию трещин. - Сталь.
Используется преимущественно для защитных футляров при переходах под автомобильными дорогами, железнодорожными путями и другими объектами с повышенными требованиями к прочности.
